A importância dos ensaios no diagnóstico de manifestações patológicas

Os ensaios na construção civil possuem papel fundamental tanto durante a execução quanto no diagnóstico das condições existentes em uma edificação. Eles auxiliam na avaliação do desempenho dos sistemas construtivos e fornecem informações importantes sobre qualidade, segurança e durabilidade.

Podemos estabelecer uma relação entre os exames realizados na Medicina e os ensaios utilizados na Engenharia Diagnóstica.

Assim como os exames médicos auxiliam na identificação de alterações no organismo, os ensaios técnicos fornecem informações que ajudam o profissional a compreender manifestações patológicas e avaliar as condições dos sistemas construtivos.

De forma geral, os ensaios podem ser classificados em destrutivos e não destrutivos, conforme o nível de intervenção necessário para obter as informações.

Ensaios destrutivos

Os ensaios destrutivos envolvem a extração, ruptura ou alteração de uma parcela do material para avaliar determinadas propriedades.

Esse tipo de ensaio pode fornecer resultados importantes para o diagnóstico, mas apresenta como consequência a necessidade de reparação do local analisado ou o descarte da amostra.

Resistência à compressão do concreto

A extração de corpos de prova permite avaliar a resistência à compressão do concreto existente no elemento analisado.

Quando houver dúvidas sobre o desempenho estrutural, a definição dos locais de extração deve ser realizada com critério técnico, considerando a integridade, a durabilidade e o desempenho do elemento.

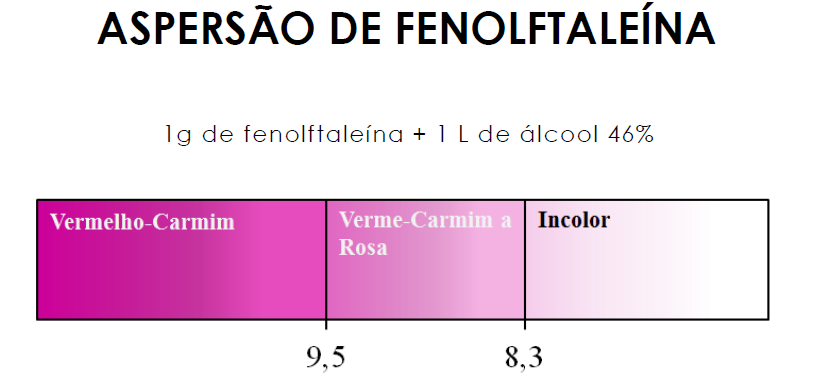

Ensaio com fenolftaleína

O ensaio com fenolftaleína pode ser utilizado para avaliar a presença de carbonatação no concreto.

Após a exposição da superfície do concreto, aplica-se a solução de fenolftaleína. A alteração de coloração permite identificar regiões com diferentes condições de alcalinidade.

A região que apresenta coloração rosada indica pH mais elevado, enquanto a ausência de alteração de cor indica uma região carbonatada.

Ensaios não destrutivos

Os ensaios não destrutivos são métodos utilizados para avaliar materiais e sistemas sem causar danos significativos à sua integridade.

Esses métodos permitem obter informações sobre determinadas propriedades dos materiais e auxiliar na identificação de falhas, alterações e possíveis regiões de interesse para uma investigação mais aprofundada.

Ensaio de esclerometria

A esclerometria avalia a dureza superficial do concreto endurecido por meio de um esclerômetro.

O ensaio permite obter um índice relacionado à dureza superficial e pode ser utilizado para estimar características do concreto por meio de correlações.

Apesar de sua praticidade, a esclerometria possui limitações e não deve ser interpretada isoladamente como substituta de ensaios mais precisos, quando estes forem necessários.

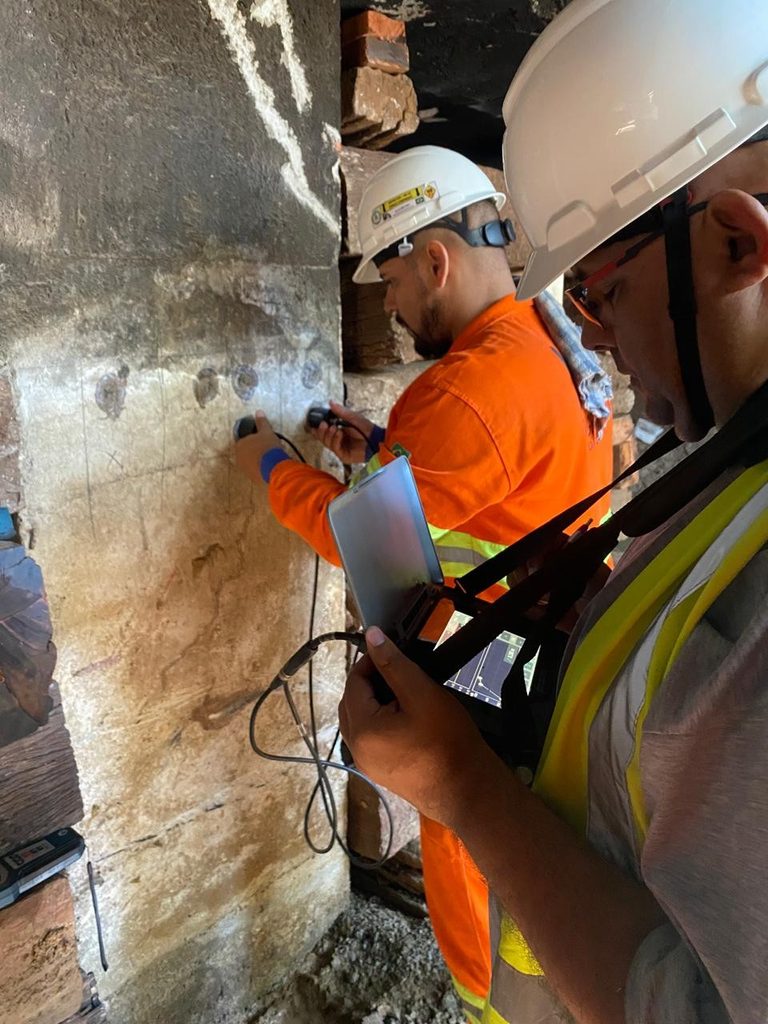

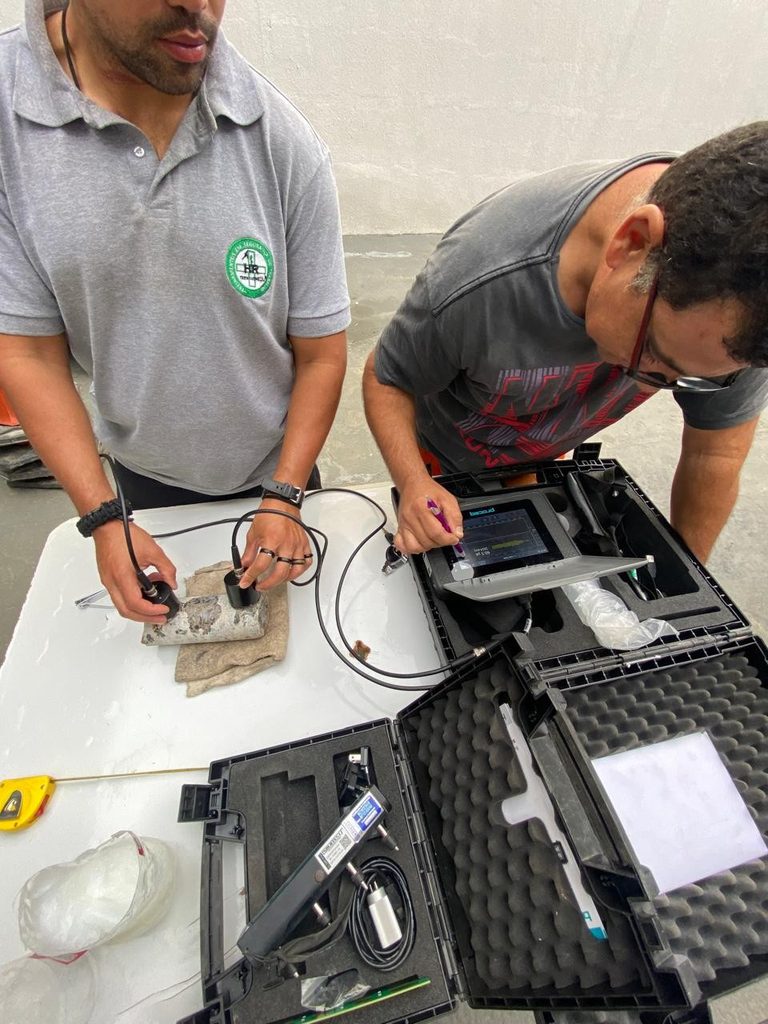

Ultrassom no concreto

O ensaio de ultrassom é um método não destrutivo que utiliza ondas ultrassônicas para avaliar características relacionadas à homogeneidade e à integridade do concreto.

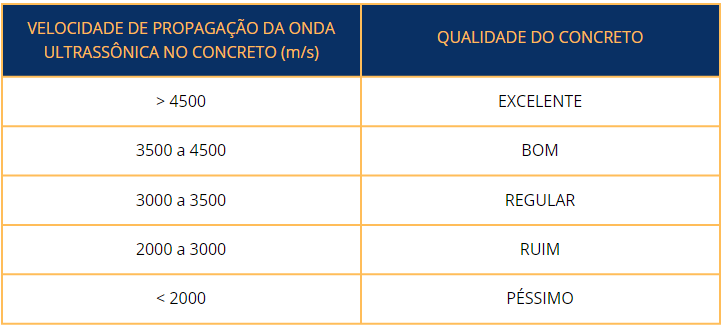

A partir do tempo de propagação das ondas, é possível obter informações que auxiliam na identificação de alterações internas, descontinuidades e regiões que necessitem de investigação.

O método é utilizado em inspeções e avaliações de estruturas de concreto, permitindo obter informações sem a necessidade de intervenções invasivas.

Exames médicos e ensaios na Engenharia Diagnóstica

A relação entre exames médicos e ensaios técnicos ajuda a compreender a importância dessas ferramentas no diagnóstico das edificações.

Na Medicina, existem métodos invasivos e não invasivos para investigar determinadas condições. Na Engenharia Diagnóstica, também existem diferentes métodos de investigação, escolhidos conforme a manifestação observada e as informações necessárias para o diagnóstico.

A escolha do ensaio não deve ocorrer de forma aleatória. O profissional precisa compreender inicialmente o problema, definir quais informações são necessárias e selecionar o método mais adequado para obtê-las.

Os resultados dos ensaios complementam as informações obtidas durante a inspeção e ajudam a construir uma análise técnica mais fundamentada.

O ensaio não substitui o diagnóstico

É importante compreender que o ensaio é uma ferramenta de investigação, e não o diagnóstico em si.

Uma edificação pode apresentar uma manifestação patológica que exige diferentes etapas de investigação. A inspeção visual, a anamnese, as medições, os documentos disponíveis e os ensaios podem ser utilizados de forma integrada.

Os resultados obtidos precisam ser interpretados dentro do contexto da edificação.

Assim como um exame médico precisa ser interpretado por um profissional dentro do quadro clínico do paciente, os resultados de um ensaio precisam ser analisados considerando as características do sistema construtivo, seu histórico, suas condições de exposição e as manifestações observadas.

Ensaios para preservar o desempenho das edificações

Os ensaios técnicos podem auxiliar na identificação de alterações antes que elas evoluam para problemas mais graves.

Quando associados a inspeções e diagnósticos adequados, seus resultados podem contribuir para definir estratégias de manutenção preventiva ou corretiva.

Essa investigação permite compreender melhor o estado atual dos sistemas construtivos e tomar decisões técnicas com maior embasamento.

Por isso, os ensaios são importantes ferramentas para a Engenharia Diagnóstica.

Conclusão

Assim como os exames auxiliam na investigação da saúde humana, os ensaios técnicos auxiliam na investigação das condições das edificações.

Ensaios destrutivos e não destrutivos possuem aplicações diferentes e devem ser selecionados conforme as necessidades de cada investigação.

Mais importante do que realizar um ensaio é saber por que realizá-lo, qual informação ele deve fornecer e como interpretar seus resultados.

A Engenharia Diagnóstica utiliza essas ferramentas para transformar sinais e evidências em informações técnicas que auxiliam na identificação das manifestações patológicas e na definição das intervenções necessárias.

Cuidar das edificações é, também, cuidar das pessoas.

Referência

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 5739: Concreto – Ensaio de compressão de corpos de prova cilíndricos. Rio de Janeiro, 2018.

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 7680-1: Concreto – Extração, preparo, ensaio e análise de testemunhos de concreto – Parte 1: Resistência à compressão axial. Rio de Janeiro, 2015.

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 7584: Concreto endurecido – Determinação da profundidade de carbonatação – Método de ensaio. Rio de Janeiro, 2022.

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 8802: Concreto endurecido – Determinação da velocidade de propagação de onda ultrassônica. Rio de Janeiro, 2019.

ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. ABNT NBR 15575: Edificações habitacionais – Desempenho. Rio de Janeiro, 2021.

Eng. ESP Mauricio Paulino – HR Engenharia Consultiva https://www.linkedin.com/in/mauricio-paulino-engcivil/

IPOS – Patologia das construções – Patologia em estrutura de concreto, 2024.

COTOMÁCIO, A. C. Engenharia diagnóstica aplicada à Perícia Criminal em local de desabamento: um ensaio de carbonatação com o uso de fenolftaleína. Revista Brasileira de Criminalística, v. 13, n. 1, p. 125-134, 2024. DOI: 10.15260/rbc.v13i1.732.

PROCEQ Schmidt OS8000 – https://www.directindustry.com/pt/prod/proceq/product-7242-1064015.html

SOEIRO, J. M. et al., Ensaio não destrutivo – Ensaio de ultrassom e pacômetro na avaliação da qualidade do concreto armado. In: CONGRESSO TÉCNICO CIENTÍFICO DA ENGENHARIA E DA AGRONOMIA – CONTECC’2018, 21-24 ago. 2018, Maceió. Anais […]. Maceió, 2018.
